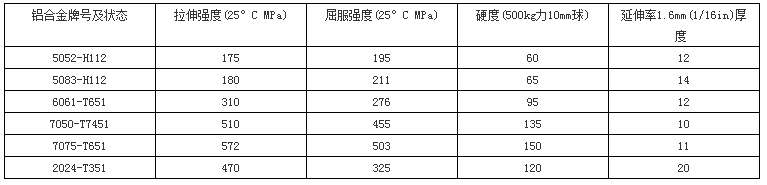

鋁合金的典型機械性能(Typical Mechanical Properties)

鋁合金的分類

一系:1000系列鋁合金代表 1050、1060 、1100系列。在所有系列中1000系列屬于含鋁量最多的一個系列。純度可以達到99。00%以上。由于不含有其他技術元素,所以生產過程比較單一,價格相對比較便宜,是目前常規工業中最常用的一個系列。目前市場上流通的大部分為1050以及1060系列。1000系列鋁板根據最后兩位阿拉伯數字來確定這個系列的最低含鋁量,比如1050系列最后兩位阿拉伯數字為50,根據國際牌號命名原則,含鋁量必須達到99。5%以上方為合格產品。我國的鋁合金技術標準(gB/T3880-2006)中也明確規定1050含鋁量達到99。5%。同樣的道理1060系列鋁板的含鋁量必須達到99。6%以上。

二系:2000系列鋁合金代表2024、2A16（LY16）、2A02（LY6）。2000系列鋁板的特點是硬度較高,其中以銅原屬含量最高,大概在3-5%左右。2000系列鋁棒屬于航空鋁材,目前在常規工業中不常應用。

三系:3000系列鋁合金代表3003 、3A21為主。我國3000系列鋁板生產工藝較為優秀。3000系列鋁棒是由錳元素為主要成分。含量在1。0-1。5之間,是一款防銹功能較好的系列。

四系:4000系列鋁棒代表為4A01 4000系列的鋁板屬于含硅量較高的系列。通常硅含量在4。5-6。0%之間。屬建筑用材料、機械零件鍛造用材、焊接材料；低熔點、耐蝕性好,產品描述：具有耐熱、耐磨的特性

五系:5000系列鋁合金代表5052、5005、5083、5A05系列。5000系列鋁棒屬于較常用的合金鋁板系列,主要元素為鎂,含鎂量在3-5%之間。又可以稱為鋁鎂合金。主要特點為密度低,抗拉強度高,延伸率高,疲勞強度好,但不可做熱處理強化。在相同面積下鋁鎂合金的重量低于其他系列。在常規工業中應用也較為廣泛。在我國5000系列鋁板屬于較為成熟的鋁板系列之一。

六系:6000系列鋁合金代表6061 主要含有鎂和硅兩種元素,故集中了4000系列和5000系列的優點6061是一種冷處理鋁鍛造產品,適用于對抗腐蝕性、氧化性要求高的應用。可使用性好,容易涂層,加工性好。

七系:7000系列鋁合金代表7075 主要含有鋅元素。也屬于航空系列,是鋁鎂鋅銅合金,是可熱處理合金,屬于超硬鋁合金,有良好的耐磨性。也有良好的焊接性,但耐腐蝕性較差。

八系:8000系列鋁合金較為常用的為8011 屬于其他系列,大部分應用為鋁箔,生產鋁棒方面不太常用。

九系:9000系列鋁合金是備用合金。
